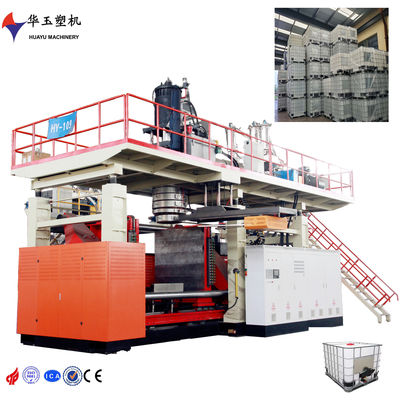

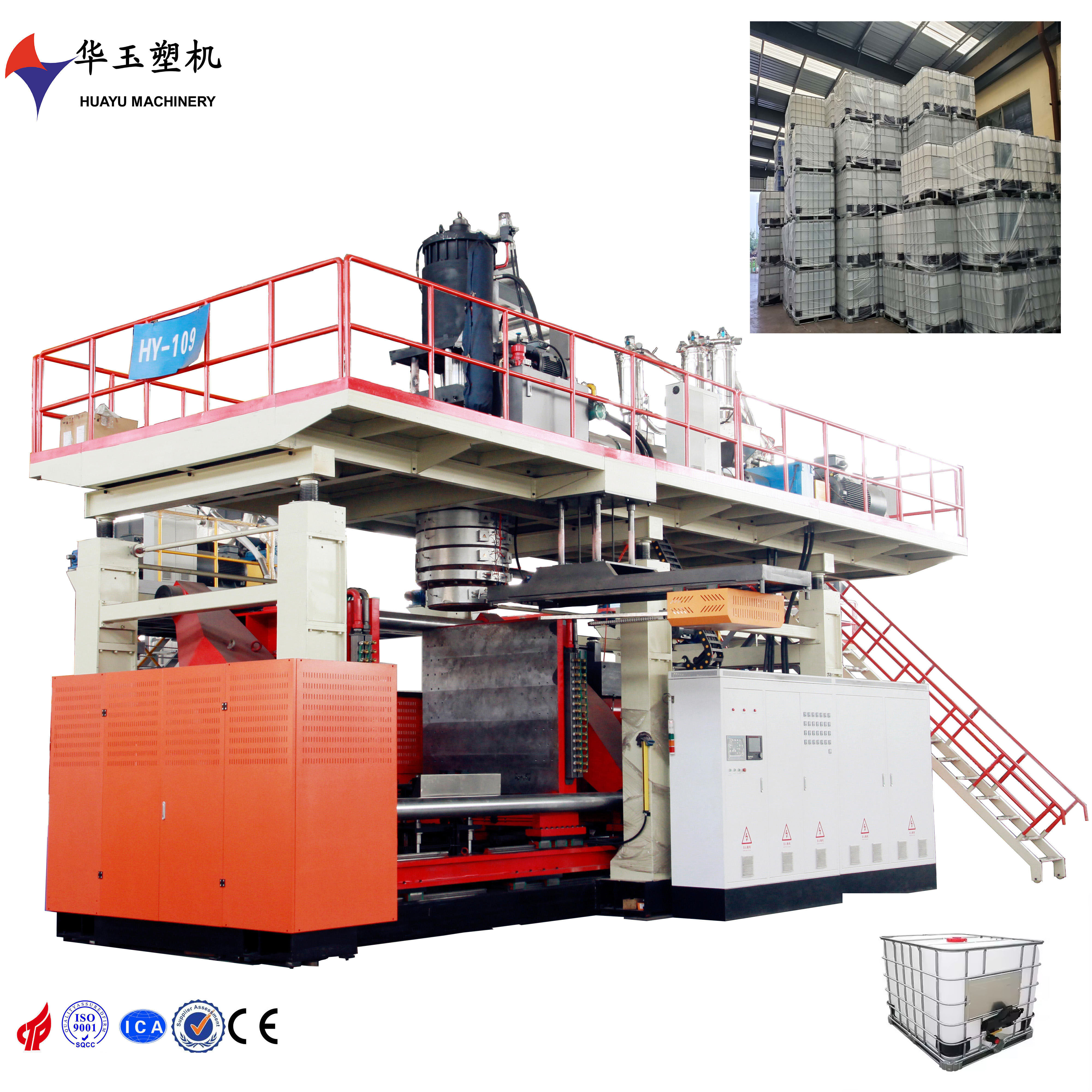

HYBM1000-1-IBC IBC blaasgietmachine 38CrMoAlA,Nitriderend schroefvatmateriaal

一. produktieProducten

1, productspecificatie:1000L IBC-vat

Productspecificatie: 1000L IBC

2, materiaal: HDPE

Materiaal:HDPE

3, productiebehoefte: bij normale werking en gebruik van de door de koper aangegeven grondstoffen is de productie per uur ongeveer:15- 20个

Productiviteitsvereiste: Onder normale bedrijfsomstandigheden en met de door de koper gespecificeerde grondstoffen bedraagt de output per uur: 15-20

二. apparatuur Machine

1. apparaattype:HYBM-IBC-1

Model van de machine:HYBM-IBC-1

2. 數量:1台 ((套);

Hoeveelheid: 1 (set)

3. apparaat basisconfiguratie introductie

Inleiding van de basisconfiguratie van de machine

1Extrusiesysteem

螺杆: volgens de verwerkingsprestaties van het grondstof, speciaal ontwerp, diameter Φ150 长径比30:1, materiaal 38CrMoAlA, ∆-behandeling, hardheid ≥ 800, brosheid ≤ 2 klasse;

Schroef:Volgens de verwerkingsprestaties van de grondstof, de diameter:Φ150, de L/D-verhouding:30:1, het materiaal is 38CrMoAlA, de hardheid ≥ 800 en de brosheid ≤ graad 2;

机筒: 优质 化 结构 钢38CrMoAlA, materiaal38CrMoAlA, ∆ warmtebehandeling, hardheidHV≥900, brosheid≤2级;

Vaten:Hoogwaardig nitriderend structuurstaal 38CrMoAlA, materiaal 38CrMoAlA, behandeld met nitrideren, hardheid HV ≥ 900, breekbaarheid ≤ graad 2;

驱动方式:交流电机+hard 面减速箱ZHL国贸420/20:1

Rijmodus: wisselstroommotor + geharde versnellingsreductieZHL Guomao 420/20:1

驱动功率:交流160kw

Vervoervermogen: AC 160 kW

塑化能力: ongeveer400kg/h;

Plasticiseringscapaciteit: ongeveer 400 kg/uur

Verwarmingswijze: gebruik van een verwarmingstoestel, 7 temperaturen per uitstroommachine, verwarmingskracht totaal 42 kW

Verwarmingsmodus:Gegote aluminiumverwarmer, 7 secties temperatuurregeling van elke extruder,verwarmingsvermogen 42kw

温度 controle: gebruik van modulistische temperatuurcontrole;

Temperatuurregeling: modulaire temperatuurregeling

koelingswijze: in de invoerfase wordt watergekoeld gebruikt, in de overige delen wordt automatisch geventileerd;

Koelstand: het voedingsgedeelte is watergekoeld, andere delen zijn automatisch luchtkoeling:

2, 模头系统 Drijfkoppelsysteem

1. 华玉专利技术 单层储料 模头 华玉专利技术 单层储料 模头

Huayu-patenttechnologie 1 laag opslagcilinder matrijskop

2. 模头数量:1;

Stempelnummer:1

C. maximale diameter van de uitsturing: 600 mm;

Maximale diameter van de extrusie-uitlaat: 600 mm

D. verwarmingswijze: gebruik van een verwarmingscirkel van nano-geïsoleerde materialen, temperatuurcontrole van 8 fasen, verwarming met een totaal vermogen van 60 kilovatiet;

Verwarmingsmodus:Met behulp van een verwarming ring van nano-isolatiemateriaal,temperatuurregeling in 8 fasen, totaal verwarmingsvermogen 60 kw;

E. temperatuurcontrole: modulistische temperatuurcontrole;

Temperatuurregeling:Moduleerde temperatuurregeling

1. 开合模装置 Klemsysteem

A. Gebruik van een dubbel rechtlijnig geleidingsspoorplaatsverplaatsingssysteem, dubbel-olie-snelheidsgroepsmodel, drie-olie-snelheidsgroepsmodel, krachtgewicht, klein veranderingsvolume, en snel-plaatsverplaatsingsmodel;

Adopteert twee lineaire gids spoor bewegende sterf systeem, twee oliecilinder snelle vorm sluiting, drie oliecilinder krachtige vorm vergrendeling structuur, evenwichtige kracht, kleine vervorming, snel en stabiel vorm bewegen;

B. 模板尺寸 ((宽×高):H1700mm×W1800mm

Plaatgrootte ((W*H): H1700mm×W1800mm

C. 模板间距:1100-2500 mm

Afstand tussen de platen: 1100-2500 mm

D. 模具最大尺寸 ((宽×高):1600mm×1600mm

Maximale vormgrootte ((W*H): 1600 mm × 1600 mm

E. vormdikte:1250 mm

Dikte van de vorm: 1250 mm

F. 锁模力:2000千牛

Klemkracht:2000KN

4,机架 Machine Frame

具有升降功能,液压马达带动,升降行程大,适应模具变化,生产降低成本.

Met heffunctie, aangedreven door een hydraulische motor, grote hef slag, aanpassen aan de verandering van de mal, verminderen van de productiekosten.

5, hydraulisch systeem

1. 液压系统 gebruikt bedieningsstroomdrukcontrole, configuratie Japan 油研液压, heeft eigenschappen als snel bewegen, stabiel, herhalingspositioneel nauwkeurig, lange levensduur, goed reageren;

A. Het hydraulische systeem heeft een servo-stroomdrukregeling, voorzien van een Japan Yuken hydraulische klep, die de kenmerken heeft van een snelle en stabiele werking, nauwkeurige herhalingspositie,lange levensduur en goede reactie;

B. 壁厚控制系统采用位置,速度双闭环设计,配置日本原装MOOG100点壁厚控制器,MOOG伺服??,控制曲线跟踪更精确等 kenmerken;

B. Het wanddiktebeheersysteem is voorzien van een dubbel gesloten schakel voor positie en snelheid, voorzien van een originele Japanse Moog 100-punts wanddiktebeheerder en een MOOG-servo klep.en de controle curve tracking is nauwkeuriger;

6Elektrisch systeem.

1. Gebruik van elektrisch systeem- Wat is er aan de hand?PLC-beheersing van de hele machine; gebruik van- Wat is er aan de hand?LCD-scherm en touchscreen voor de communicatie met de hele machine, parameterinstelling, aanpassing en beeldscherm; de technische parameters kunnen rechtstreeks worden aangepast en kunnen worden aangepast, en hebben een betere storingsdiagnostiekfunctie, intuïtieve werking op het scherm, gemakkelijk;

A. Het elektrische besturingssysteem gebruikt de PLC van Siemens om het actieprogramma van de gehele machine te bedienen.wijziging en schermweergave van de gehele machine; de procesparameters kunnen rechtstreeks worden ingesteld en gewijzigd, en heeft een perfecte foutdiagnostiekfunctie, en de schermoperatie is intuïtief en handig;

2. 挤出系统 gebruikte- Wat is er aan de hand?变频器合金钢硬面磨减速箱 transmissie, heeft elektrische besparing, stilzwijgen, uitvoerspoel omzetsnelheid stabiel, enz. kenmerken.

B. Het extrusie­systeem gebruikt een Siemens­frequentiekonverter van legeringsstaal met harde tanden voor het slijpen van het oppervlak van het versnellingsgebouw, die de kenmerken heeft van energiebesparing, zwijgen,stabiele uitslagschroeftoerental, enz.

C. het besturingssysteem heeft de volgende functies:

Het besturingssysteem vervult de volgende functies:

machinebeweging realtime control; realtime control of machine action;

100 punttype ‧axialwanddichtheidscontrole; 100 puntparison aswanddiktecontrole;

挤出电机平滑稳定的调速;Soepel en stabiel snelheidsregulatie van de extrusiemotor

具有动作超时不到位报警;Alarm met actie timeout is niet ingesteld.

Verscheidene functies kunnen worden geselecteerd om aan de eisen van het produceren van producten met verschillende structuren te voldoen

实时显示当前工步;Realtime weergave van de huidige werkstappen;

实时显示故障信息,报警信息;Realtime weergave van foutinformatie en alarminformatie;

循环动作前系统自动复位;Automatisch reset systeem voor de cyclus.

7 elektrische spanning: volgens klant

Spanning: volgens de klant

8 9 8. uiterlijk maat ((lang × breed × hoog):9.5×5×6.8 meter

Afmetingen van de machine (L*W*H): 9,5 × 5 × 6,8 m

9. machine gewicht: 50 ′′

Gewicht van de machine: 50T
